Zuul动态路由源码及几种实现方式

介绍Zuul路由的源码以及实现动态路由的几种方式,路由信息可以来自Properties文件、DB、Apollo等。

通过阅读 Spring Cloud源码学习之Zuul 简要了解路由源码流程。

路由源码

本文基于下图场景做演示,文中代码来自源码,但存在大幅删减。

Zuul路由流程

请求达到ZuulServlet后,ZuulServlet 组织路由的处理逻辑,如下:

public void service(servletRequest, servletResponse) {
   // 执行 "pre" 类型 ZuulFilter
   preRoute();
   // 执行 "route" 类型 ZuulFilter
   route();
   // 执行 "post" 类型 ZuulFilter
   postRoute();
}

预处理

pre类型ZuulFilter中,PreDecorationFilter会根据路由信息进行预处理,其处理结果决定了使用哪个route类型ZuulFilter来实际处理请求。

先看看route类型的SimpleHostRoutingFilterRibbonRoutingFilter的处理条件(shouldFilter),它们负责实际的请求转发。

// SimpleHostRoutingFilter
public boolean shouldFilter() {
  return RequestContext.getCurrentContext().getRouteHost() != null
      && RequestContext.getCurrentContext().sendZuulResponse();
}

// RibbonRoutingFilter
public boolean shouldFilter() {
  RequestContext ctx = RequestContext.getCurrentContext();
  return (ctx.getRouteHost() == null && ctx.get("serviceId") != null
      && ctx.sendZuulResponse());
}
  • 相同点:都需要满足sendZuulResponse()即需要将Response反馈给客户端.
  • 不同点SimpleHostRoutingFilter需要RouteHost不为空,RibbonRoutingFilter需要serviceId不为空而且RouteHost为空。

下面是application.ymlZuul的配置示例:

zuul:
  servlet-path:
  routes:
    service1:
      path: /api/service1/**
      serviceId: service1
    github:
      path: /github/**
      url: https://github.com/

routesservice1serviceId满足RibbonRoutingFiltergithubhost满足SimpleHostRoutingFilter

再看看PreDecorationFilter是如何预处理得到RouteHostserviceId的,下面是其run()

@Override
public Object run() {
    RequestContext ctx = RequestContext.getCurrentContext();
    final String requestURI = 根据 request 提取requestURI;

    // 根据requestURI获取路由信息
    Route route = this.routeLocator.getMatchingRoute(requestURI);
    if (route != null) {
        String location = route.getLocation();
        if (location != null) {
            // 以https或http开头, 设置RouteHost
            if (location.startsWith("http:") || location.startsWith("https:")) {
                ctx.setRouteHost(getUrl(location));
            }
            // 以 forward: 开头
            else if (location.startsWith("forward:")) {
                ctx.setRouteHost(null);
                return null;
            }
            // 设置 serviceId, RouteHost置空
            else {
                ctx.set(SERVICE_ID_KEY, location);
                ctx.setRouteHost(null);
            }
        }
    }
}

routeLocator.getMatchingRoute是重点,根据请求URI获取Route,再根据Routelocation是否匹配http:https:forward:前缀来设置属性。

例如访问http://localhost:8080/service1/echohttp://localhost:8080/github/echo获取的Route,其location分别为:service1https://github.com

Route{id='service1', fullPath='/service1/echo', path='/echo', location='service1', prefix='/service1'}
Route{id='github', fullPath='/github/echo', path='/echo', location='https://github.com/', prefix='/github'}

请求转发

请求转发由SimpleHostRoutingFilterRibbonRoutingFilter完成,前者通过Apache HttpClient来转发请求,后者与RibbonHystrix一起,完成客户端负载均衡及应用守护工作。

路由定位

PreDecorationFilter中通过RouteLocator根据URI获取Route,动态路由可以通过拓展RouteLocator来完成。

public interface RouteLocator {
  Collection<String> getIgnoredPaths();
  List<Route> getRoutes();
  Route getMatchingRoute(String path);
}

RouteLocator 主要能力有:

  • 根据path获取Route
  • 获取所有Route

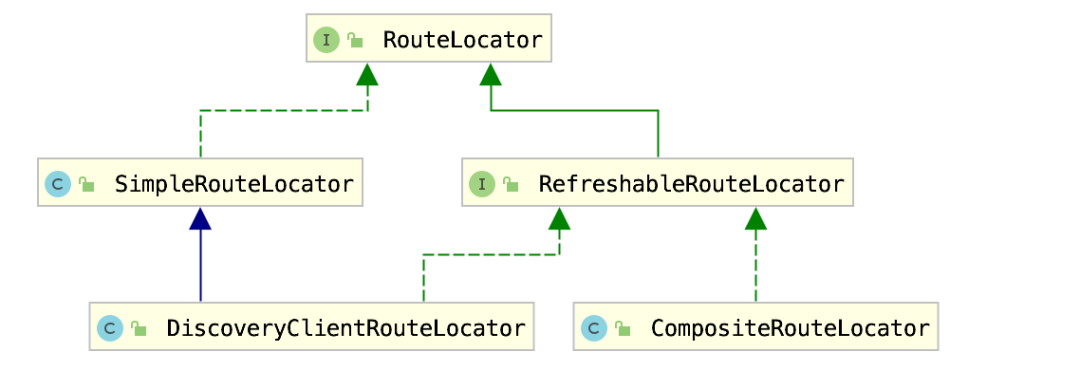

下面是类图,稍微简介下各子类。

RouteLocator类图

SimpleRouteLocator

简单路由定位器,路由信息来自ZuulPropertieslocateRoutes()是定位路由的核心,从ZuulProperties中加载了路由数据。

public class SimpleRouteLocator implements RouteLocator, Ordered {
    // routes 用于存储路由信息
    private AtomicReference<Map<String, ZuulRoute>> routes = new AtomicReference<>();

    // 查找路由信息
    @Override
    protected Map<String, ZuulRoute> locateRoutes() {
        LinkedHashMap<String, ZuulRoute> routesMap = new LinkedHashMap<>();
        // 提取ZuulProperties中的ZuulRoute
        for (ZuulRoute route : this.properties.getRoutes().values()) {
            routesMap.put(route.getPath(), route);
        }
        return routesMap;
    }
}

DiscoveryClientRouteLocator

它基于DiscoveryClient,路由数据来自properties中的静态配置和DiscoveryClient从注册中心获取的数据。

DiscoveryClientRouteLocator拥有几个重要的能力:

  • 动态添加Route
  • 刷新路由
  • DiscoveryClient获取路由信息,但用途不大
public interface RefreshableRouteLocator extends RouteLocator {
    void refresh();
}

public class DiscoveryClientRouteLocator extends SimpleRouteLocator
    implements RefreshableRouteLocator {

    // 动态添加路由能力,会同步把路由信息添加到ZuulProperties,参数也可以是ZuulRoute
    public void addRoute(String path, String location) {
        this.properties.getRoutes().put(path, new ZuulRoute(path, location));
        refresh();
    }

    @Override
    protected LinkedHashMap<String, ZuulRoute> locateRoutes() {
    LinkedHashMap<String, ZuulRoute> routesMap = new LinkedHashMap<>();
    // 通过父类获取静态路由信息
    routesMap.putAll(super.locateRoutes());
    if (this.discovery != null) {
      // 通过DiscoveryClient获取路由信息
      List<String> services = this.discovery.getServices();
    }
    return values;
  }

  // 刷新时会调用 locateRoutes()
  @Override
  public void refresh() {
    doRefresh();
  }
}

以service1为例,配置/api/service1/** -> service1,存储的路由信息为:

/api/service1/** -> service1
/service1/** -> service1

/service1/** -> service1就是利用DiscoveryClient提取后根据默认规则生成的路由信息,用处不大。

CompositeRouteLocator

具备组合多个RouteLocator的能力,用Collection存储多个RouteLocator,调用getRoutes()getMatchingRoute()refresh()时都会逐一调用每个RouteLocator相应的方法。

public class CompositeRouteLocator implements RefreshableRouteLocator {
    private final Collection<? extends RouteLocator> routeLocators;
    private ArrayList<RouteLocator> rl;

    @Override
    public List<Route> getRoutes() {
        List<Route> route = new ArrayList<>();
        for (RouteLocator locator : routeLocators) {
            route.addAll(locator.getRoutes());
        }
        return route;
    }

    @Override
    public Route getMatchingRoute(String path) {}

    @Override
    public void refresh() {}
}

动态路由

通过上面的内容,可以知道RouteLocatorRoutes数据几个来源:

  • 来源于ZuulProperties,它由@ConfigurationProperties标记
@ConfigurationProperties("zuul")
public class ZuulProperties {}
  • DiscoveryClientRouteLocator提供了addRoute()支持动态添加路由,但没有删除方法

  • 来源于DiscoveryClient

无论来源于那里,在更新路由信息后,都需要执行refresh()操作才能把路由信息更新到RouteLocator的私有属性routes中。

实际场景

实际使用中,会统一管理路由信息,包含动态添加、重置操作,路由信息的可以来自:

  • Spring Cloud Config
  • 携程的 Apollo
  • 阿里的 Nacos
  • 百度的 Disconf
  • 自定义的数据库数据

其实路由信息来自于哪都可以,只是一个数据源而已,最后都会进入ZuulProperties,再执行refresh()

刷新路由的方式

有两种刷新方式。

  • 在任意Bean中注入CompositeRouteLocator或自定义的RouteLocator,然后调用refresh()
@Autowired
private CompositeRouteLocator compositeRouteLocator;
  • 发布RoutesRefreshedEvent事件

Zuul提供了ZuulRefreshListener,监听到RoutesRefreshedEvent后,会调用ZuulHandlerMappingreset()方法,进而调用RouteLocatorrefresh()方法。

private static class ZuulRefreshListener
    implements ApplicationListener<ApplicationEvent> {

    @Autowired
    private ZuulHandlerMapping zuulHandlerMapping;

    @Override
    public void onApplicationEvent(ApplicationEvent event) {
        if (event instanceof ContextRefreshedEvent
            || event instanceof RefreshScopeRefreshedEvent
            || event instanceof RoutesRefreshedEvent
            || event instanceof InstanceRegisteredEvent) {
            reset();
        }
    }

    private void reset() {
        this.zuulHandlerMapping.setDirty(true);
    }
}

// setDirty() 会调用refresh()方法
public class ZuulHandlerMapping extends AbstractUrlHandlerMapping {
    public void setDirty(boolean dirty) {
        this.dirty = dirty;
        if (this.routeLocator instanceof RefreshableRouteLocator) {
            ((RefreshableRouteLocator) this.routeLocator).refresh();
        }
    }
}

动态路由的实现

自定义PropertySource实现

思路来自于 Apollo 的设计实现

PropertySource代表name/value属性对,常见的如命令行参数、环境变量、properties文件、yaml文件等最终都会转为PropertySource,再提供给应用使用。

@ConfigurationProperties标记的类,其数据源就是PropertySource当多个PropertySource中存在相同值时,默认从第一个PropertySource中获取。下面是PropertySource的部分常见子类:

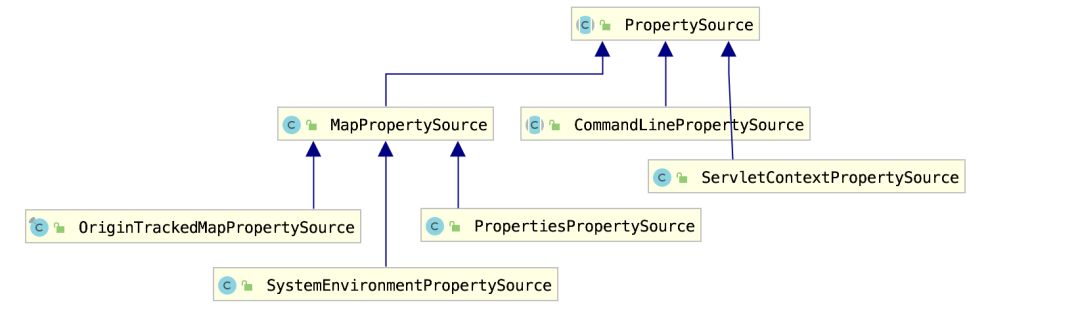

PropertySource常见子类

其中OriginTrackedMapPropertySource来自于classpath下的application.yml文件。

如果PropertySource有更新,通过发布EnvironmentChangeEvent事件,ConfigurationPropertiesRebinder会监听该事件,然后利用最新的数据将@ConfigurationProperties标记的Bean重新绑定一下,从而达到动态更新的效果。

下面写一个Demo类来实现动态路由,支持从任意数据源加载数据来初始化路由,然后支持动态调整路由。

@Component
public class DynamicRoutesProcessor implements BeanFactoryPostProcessor, EnvironmentAware, ApplicationContextAware, PriorityOrdered {

    private static final String ZUUL_PROPERTY_SOURCE = "custom.zuul.routes";
    private ConfigurableEnvironment environment;
    private ApplicationContext applicationContext;
    private MapPropertySource routePropertySource = null;

    @Autowired
    private CompositeRouteLocator compositeRouteLocator;

    // 初始化路由
    @Override
    public void postProcessBeanFactory(ConfigurableListableBeanFactory configurableListableBeanFactory) throws BeansException {
        MutablePropertySources propertySources = environment.getPropertySources();

        // 可以从任何地方加载数据, 如: DB、Redis、配置中心等, 下面做示例数据
        Map<String, Object> data = new HashMap<>();
        data.put("zuul.routes.service4.path", "/api/service4/**");
        data.put("zuul.routes.service4.serviceId", "service4");

        routePropertySource = new MapPropertySource(ZUUL_PROPERTY_SOURCE, data);

        // 设置最高优先级
        propertySources.addFirst(routePropertySource);
    }

    // 动态刷新
    @Override
    public void refreshRoutes(List<ZuulProperties.ZuulRoute> routeList) {
        // 提取 routeList 数据并覆盖到 routePropertySource

        // 将 @ConfigurationProperties 标记的类重新与PropertySources绑定, 包含ZuulProperties
        applicationContext.publishEvent(new EnvironmentChangeEvent(new HashSet<>()));

        // 刷新路由, 也可以直接调用 compositeRouteLocator.refresh()
        applicationContext.publishEvent(new RoutesRefreshedEvent(compositeRouteLocator));
    }
}

上面Demo类的思路是:

自定义PropertySource(数据来源可以自定义)并提升为最高优先级,ZuulProperties数据来自于此,完成路由初始化

动态刷新时,直接更新PropertySource中数据,然后利用EnvironmentChangeEvent来更新ZuulProperties数据,再刷新路由

直接更新路由

可以直接往ZuulProperties中添加路由信息,然后使用RouteLocator进行refresh()

@Component
public class DynamicRoutesProcessor implements InitializingBean {

    @Autowired
    private CompositeRouteLocator compositeRouteLocator;
    @Autowired
    private ZuulProperties zuulProperties;

    /**
     * 动态刷新
     *
     * @param routeList 路由信息
     */
    public void refreshRoutes(List<ZuulProperties.ZuulRoute> routeList) {
        Map<String, ZuulProperties.ZuulRoute> routes = zuulProperties.getRoutes();

        // 提取 routeList 数据并添加到routes中
        for (ZuulProperties.ZuulRoute route : routeList) {
            routes.put(route.getId(), route);
        }

        compositeRouteLocator.refresh();
    }

    /**
     * 初始化路由信息, 可以加载任意数据源
     *
     * @throws Exception
     */
    @Override
    public void afterPropertiesSet() throws Exception {
        Map<String, ZuulProperties.ZuulRoute> routes = zuulProperties.getRoutes();
        routes.put("service4", new ZuulProperties.ZuulRoute("/api/service4/**", "service4"));
        compositeRouteLocator.refresh();
    }
}

自定义RouteLocator

也可以通过自定义RouteLocator来实现动态路由,自定义的RouteLocator会添加到CompositeRouteLocator中。

下面是例子,自行实现locateRoutes()即可,可以参考DiscoveryClientRouteLocator的实现。

public class DynamicZuulRouteLocator extends SimpleRouteLocator implements RefreshableRouteLocator {

    private ZuulProperties properties;

    public DynamicZuulRouteLocator(String servletPath, ZuulProperties properties) {
        super(servletPath, properties);
        this.properties = properties;
    }

    @Override
    public void refresh() {
        doRefresh();
    }

    @Override
    protected Map<String, ZuulProperties.ZuulRoute> locateRoutes() {
        Map<String, ZuulProperties.ZuulRoute> routesMap = new LinkedHashMap<>();

        // 静态路由信息
        routesMap.putAll(super.locateRoutes());

        // 动态加载路由信息, 这里hardcode做演示
        Map<String, ZuulProperties.ZuulRoute> dynamicRoutes = new LinkedHashMap<>();
        dynamicRoutes.put("service4", new ZuulProperties.ZuulRoute("service4", "/api/service4/**"));
        routesMap.putAll(dynamicRoutes);

        Map<String, ZuulProperties.ZuulRoute> values = new LinkedHashMap<>();
        for (Map.Entry<String, ZuulProperties.ZuulRoute> entry : routesMap.entrySet()) {
            String path = entry.getKey();
            if (!path.startsWith("/")) {
                path = "/" + path;
            }
            if (StringUtils.hasText(this.properties.getPrefix())) {
                path = this.properties.getPrefix() + path;
                if (!path.startsWith("/")) {
                    path = "/" + path;
                }
            }
            values.put(path, entry.getValue());
        }
        return values;
    }
}

然后注入到IoC容器。

@Bean
public DynamicZuulRouteLocator dynamicZuulRouteLocator(ServerProperties serverProperties, ZuulProperties zuulProperties) {
    return new DynamicZuulRouteLocator(serverProperties.getServlet().getContextPath(), zuulProperties);
}

ZuulServerAutoConfiguration注入了CompositeRouteLocator,参数是Collection<RouteLocator> routeLocators,会把当前IoC容器中的RouteLocator作为参数,目前包含:DynamicZuulRouteLocatorDiscoveryClientRouteLocator,自定义的RouteLocator

@Bean
@Primary
public CompositeRouteLocator primaryRouteLocator(
    Collection<RouteLocator> routeLocators) {
  return new CompositeRouteLocator(routeLocators);
}
